全自动干湿分体粒径分析仪
量測原理：
雷射光觸及顆粒將產生光散射，大顆粒產生小角度散射，小顆粒產生大角度散射，利用散射光的角度與強度，與顆粒大小的依存關係，雷射粒徑分析儀以高速發射，環狀多角度接收器收集散射光訊號，配合軟體擬合粒徑分佈。
Mie理論可藉由輸入顆粒與介質的折射/吸收值，修正誤差。2309系列符合IS-13320之測試規範。
儀器結構圖：
軟體操作介面:
濕法控制介面圖 乾法控制介面圖

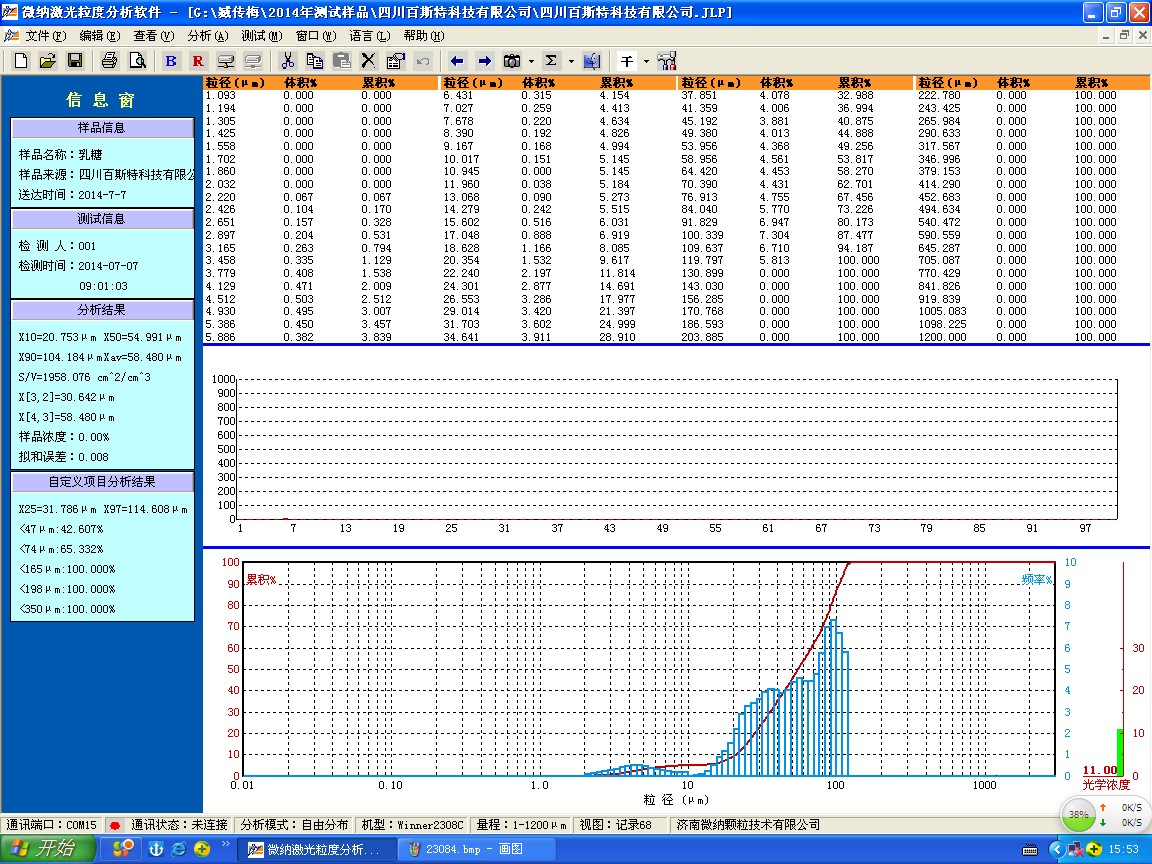

量測分析視圖：
測試完畢後，根據需要選取記錄生成平均結果，系統形成分析記錄。自動模式下測試時，不需進行數據處理，系統自動形成並保存綜合分析過的測試記錄。
Winner2309分析視圖
硬體(主機+進樣器) :
|
規格型號 |
Winner2309A |
Winner2309B |
|
|
執行標準 |
ISO 13320-1:1999；GB/T19077.1-2308；Q/0100JWN001-2013 |
||
|
測試範圍 |
濕法0.01-2000μm 乾法1-2000μm |
濕法0.01-1200μm 乾法1-1200μm |
|
|
通道數 |
濕法127 乾法100 |
濕法120 乾法97 |
|
|
準確性誤差 |
<1%（國家標準樣品D50值） |
||
|
重複性誤差 |
<1%（國家標準樣品D50值） |
||
|
激光器參數 |
主激光源：高性能He-Ne激光器λ= 632.8nm，p> 2.0mW 輔助激光源：藍光雷射，λ= 405nm; p> 2mW |
||
|
分 散 方 法 |
超音波 |
±1ºC |
±1ºC |
|
攪拌 |
AC110/220V±10%, 50Hz |
AC110/220V±10%, 50Hz |
|
|
循環 |
810*650*660 |
810*650*660 |
|
|
樣品池 |
1210*740*1410 |
1210*740*1410 |
|
|
操作模式 |
全自動操作模式 |
||
|
自動對中系統 |
全自動對中系統，對中精度高達0.2微米 |
||
|
測試速度 |
<2min/次 |
||
|
體積 |
主機:1190mm×380mm×560mm 濕式進樣器: 442mm×280mm×342mm |
||
|
重量 |
60Kg+15Kg |
||
軟體 :
|
軟 體 功 能 |
分析模式 |
包括自由分佈、R-R分佈和對數正態分佈、按目分級統計模式等，滿足不同行業對被測樣品粒度統計方式的不同要求 |
|
統計方式 |
體積分佈和數量分佈，以滿足不同行業對於粒度分佈的不同統計方式 |
|
|
統計比較 |
可針對多條測試結果進行統計比較分析，可明顯對比不同批次樣品、加工前後樣品以及不同時間測試結果的差異，對工業原料質量控制具有很強的實際意義 |
|
|
自定義分析 |
用戶自定義分析參數，根據粒徑求百分比、根據百分比求粒徑或根據粒徑區間求百分比，以滿足不同行業對粒度測試的表徵方式 |
|
|
測試報告 |
測試報告可導出Word、Excel、圖片（Bmp）和文本（Text）等多種形式的文檔。 |
|
|
多語言支持 |
中英文語言界面支持，還可根據用戶要求嵌入其他語言界面。 |
|
|
智能操作模式 |
具有智能操作模式，可以自動控制進水、分散、測試等步驟，不但減輕測試人員的工作量，而且由於無人為因素干擾，測試結果的重複性更好。 |
1. 濕式分體化設計 : 2309系列儀器是為了大眾客戶習慣分體進樣的實驗所設計，對於更重視濕法分析的客戶是較合適的。
2. 全內置分散系統 : 使用大功率循環泵，對管路進行優化設計，使整體控制協調性達到極高水平，有效的防止了大顆粒的二次沉澱。
3. 無約束自由擬合技術 : 運用獨創的無約束自由擬合技術，粒度分析不受任何函數的限制，可真實反映顆粒的分佈狀態。
4. 微納專利光路設計 : 採用會聚光傅立葉變換專利技術，使散射光不受透鏡孔徑限制;採用雙譜面光路設計，有效擴大測量範圍至2000微米; 獨創雙激光正交光路使用半導體輔助激光器測量側向散射45度至141度，將測量範圍進一步擴展。

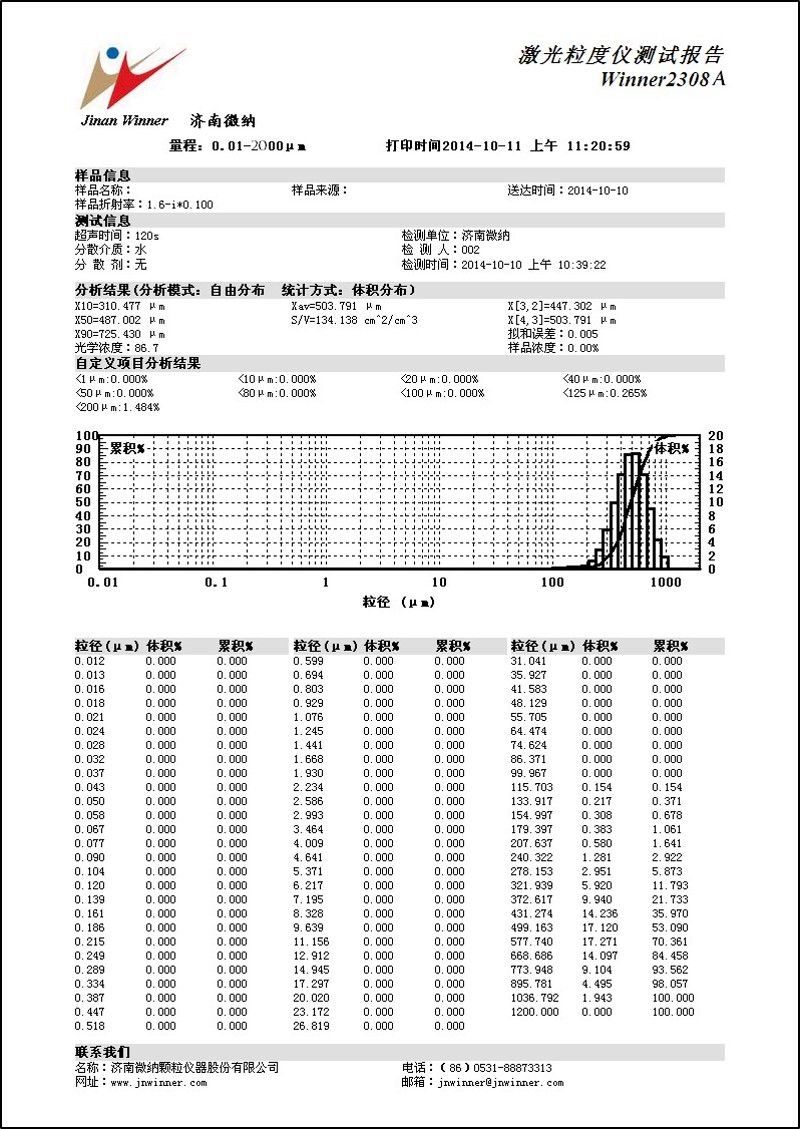

1. D10：顆粒累積分佈為10％的粒徑，即小於此粒徑的顆粒體積含量佔全部顆粒的10％。
2. D50：顆粒累積分佈為50％的粒徑。
3. D90：顆粒累積分佈為90％的粒徑。
4. DAV：顆粒群的平均粒徑。
5. S/V：體積比表面積；單位體積顆粒的表面積。
6. 粒徑分析圖表說明：
橫向是粒徑值，該數值呈對數分佈。
左列是體積累計百分比，對應的是上升趨勢的曲線圖。
右列是某一區間的體積百分比，對應的是直方圖或起伏的曲線圖。
數據列表是與分析圖表相對應的測試結果。
